第三章高效过滤器MPPS检测台机械结构的设计和搭建
本测试台是参考欧洲EN1822、曰本JIS B 9908及美国IEST标准搭建的高效过滤器过滤性能测试系统，分为全效率测试台和扫描检测台，采用多分散气溶胶作为尘源。
实验台测试风量范围为200-4000m3/h,可以测试的高效过滤器效率从99.%-99.9999%，因此选择可以调节发尘量大小的发尘器;全效率测试台采用两台激光粒子计数器上下游同时采样，扫描检测台采用一台激光粒子计数器上下游采样之间相互转换。由于下游气溶胶浓度较低，上游气溶胶浓度较高，因此其测量范围必须兼顾两者，否则上游浓度必然会超过粒子计数器测量范围，因此上游气溶胶测试时，就必须为粒子计数器选用稀释器。
3.1高效过滤器检测台的系统结构及流程
3.1.1全效率检测台的系统结构及流程
该系统为单一的全效率检测台，动力系统设在检测部分所在房间的顶棚内， 风量控制由变频器对电机进行变频从而调节风机转速与手动调节手动调节阀16、17共同完成。系统由两路检测管道构成，适用风窜范围分别为200-1000 m3/h。
为了保证在流量范围很大的情况下，流量测试的精确度，选用2台孔板流置计进行流量测量，风量的调整由变频器完成，较小风务必要时辅以风阀;为了满 足不同尺寸规格过滤器性能测试的适用性，将测试风管系统分成2路测试。

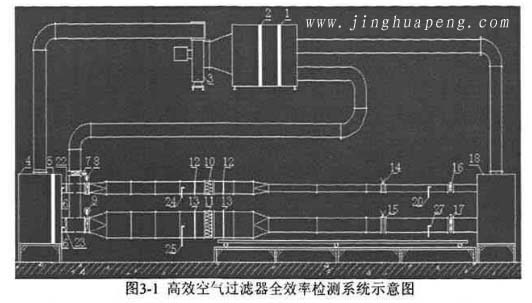

管道流程示意图如图3-1所示。在被测过滤器的上游管道系统采用固定支架的形式加以固定。
下游管道系统采用底端带滑轮的活动支架架设在与地接触的固定支架上的形式，以方便更换过滤器时，由启动夹紧装置带动下游管道自动前进或后退。
测试台的工作流程如下所述：首先根据被测过滤器的额定风暈及尺寸规格判断进行大管路测试还是小管路测试（由气动鎳阀进行管路切换），动力机房内的 空气经过初效过滤器、中效过滤器的过滤，然后由风机加压送入高效过滤器箱体（设有检测门，以便于更换过滤器）,经过过滤，送入相应测量管路，并与发尘器发生 的气溶胶混合，经过设在管道内的旋转叶轮的扰动而混合均匀。
利用计数器和压差计分别测量过滤器上、下游的浓度和静压，下、上游浓度的比值的百分数即为过滤器的穿透率K,上、下游压力差即为过滤器的全阻力。旁通管路的设计是为了在更换过滤器时，让含有气溶胶颗粒的气体排出室外，以免危害测试人员, 这样更换过滤器时就不需要停止风机、发尘器，节省测试时间。
1.初效过滤器 2.中效过滤器 3.风机 4.静压箱 5.高效空气过滤器 6.发尘管 7- 9气动蝶阀 10、11.被测过滤器 12、13.静压环? 14、15.孔板流量计 16、17手动调节阀 18.静压箱 19. 空调机组 20.回风管路 21.旁通管路 22、23.混流风扇 24、25.上游采样管26、27.下游采管
3.1.2扫描检测台的系统结构及流程
测试系统采用多分散气溶胶作为尘源，选用以调节发尘量大小的发尘器： 以激光粒子计数器为计数测量装置，由于扫描捡況测试主要依靠伺服机构的移动扫描检测下游粒子的浓度，上游浓度的测定依据固定测点采样计数.上游测试的时间远小于下游测试时间，故没有必要上、下游设置两台粒子计数器，即上、下游采样计数共用一台粒子计数器即可。山于下游气溶胶浓度较低.上游气溶胶浓度较高，如本章第一、二节所述为了兼顾两者在上游气溶胶测试时，需为粒子计 数器选配稀释器。

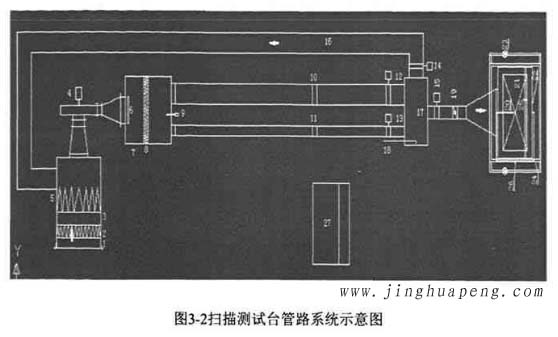

为了保证在流量范围很大的情况下，流量测试的精确度，选用2台孔板流量计进行流量计进行流量测量，风量的调整由变频器完成，较小风量必要时辅以风阀;为了满 足不同过滤器不同额定风下的性能测试，将测试风管系统分成2路测试（额定风量为200?1000m3/h的过滤器采用小管路测试，额定风量为800?3600m3/h的过滤器采用大管路测试，800?1000风量范围的过滤器可自由选择）。为了满足不同尺寸规格过滤器性能测试的适应性，扫描区域的过滤器连接件与其下的静压箱采用液槽密封的方式进行连接。系统结构示意图如图3-2
1.双层百叶 2.初效过滤器 3.中效过滤器 4.风机 5.初中效过滤箱 6.均流板 7.静压箝 8.高效过滤器 9.温湿度传感器10-11.孔板流量计 12-15.气动蝶阀 16.旁通管 17.静压箱 18. 发尘管 19.手动调节阀20.上游采样管 21.被测过滤器 22.扫描洁净层流区 23.气缸支柱 24.扫描机构 25.扫描头 26.静压测试管 27.计算机
测试台的工作流程如下所述：室内空气首先经过初、中效过滤器的过滤，然后由风机加压，送入送风静压箱中，经过高效过滤器的过滤：准确开启流量测试管路，使气流经由相应孔板流量计，送入混合静压箱：在18处用发尘器发气溶胶颗粒，并和洁净空气经过管路中的风扇扰动而混合均匀；通过调节变频器频率并配合手动调节阀 19,调节空气流量为额定流量，送入扫描静压箱。
使气流经过均流板均流后进入扫描效率测试系统，控制X-Y步进电机带动扫描头在过滤器出风面有规律运动，通过计数器计数和分析，就能探测到过滤器的漏点。利用计数器和压差计分别测量过滤器上.下游的浓度和静压,?两者浓度比值的百分数即为过滤器的穿透率K,压力差即为过滤器的全阻力。旁通管路的设计是为了在更换过滤器时，让含有气溶胶颗粒的气体排回风机室，以免危害测试人员，这样就不需要停止风机而重新调节流量，节省测试时间。
