高效过滤器外形尺寸公差要求主要包括端面、深度、对角线、高度、垂直度、平面度、平行度等。
6.2.1方形核级高效空气过滤器外形尺寸公差要求
6.2.1.1端面
端面尺寸不小于610mm×610mm时,其任一边长允许公差为0-3mm。端面尺寸小于610mm×610mm时,其任一边长允许公差为0-2mm。
6.2.1.2深度
深度允许公差为+1.6 0mm。
6.2.1.3对角线
端面尺寸不小于610mm×610mm时,过滤器每个端面的两条对角线长度差不应大于3mm。
端面尺寸小于610mm×610mm时,过滤器每个端面的两条对角线长度差不应大于2mm。
6.2.2圆筒形核级高效空气过滤器外形尺寸公差要求
6.2.2.1高度
允许公差为±1.6mm。
6.2.2.2压环直径
允许公差为±1.6mm。
6.2.2.3密封面直径
允许公差为+0.8 0mm。
6.2.2.4压环与密封面的同轴度
允许公差不大于1.6mm。
6.2.2.5其他
允许公差为±1.6mm。
6.3形位公差要求
6.3.1方形核级高效空气过滤器形位公差要求
6.3.1.1垂直度
过滤器的进、出风端面与侧面,相邻侧面均应垂直,垂直度公差不应大于2mm。
6.3.1.2平面度
过滤器的进、出风端面和侧面的平面度公差不应大于1.6mm。
6.3.1.3平行度
过滤器的进出、风端面应互相平行,平行度公差不应大于1.6mm。

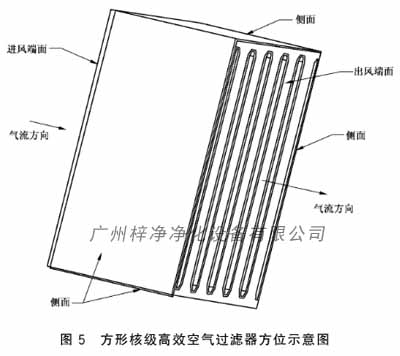

注:过滤器的进、出风端面、侧面见方位示意图5。
6.3.2圆筒形核级高效空气过滤器形位公差要求
6.3.2.1平行度
过滤器两端盖应互相平行,平行度公差不应大于1.6mm。
6.3.2.2垂直度
过滤器两端盖应与过滤器中心轴线垂直,在整个长度范围内,垂直度公差不应大于1.6mm。
6.3.2.3平面度
过滤器两端盖的平面度公差不应大于1.6mm。
本文摘自:GB/T 17939-2015 核级高效空气过滤器标准
