如何确保高效过滤器的完整性及其密封性

高效过滤器产品质量好坏直接会导致无尘室中生产出来的产品的质量优劣，因此不论是采购过滤器还是安装过滤器都要保证其完整性及其密封性。

通过对洁净室内已安装的高效过滤器进行PAO检漏，确认高效过滤器的完整性及其安装的密封性。

1、检测要求

1.1测试方法：PAO检漏法

1.2测试范围：对于公司所有安装有高效过滤器的洁净室，包括生产车间、化验室等洁净区内的高效过滤器，都必须在现场进行检查检漏。

1.3工作原理：在被检测高效过滤器上风侧发生PAO气溶胶作为尘源，在下风侧用光度计采样检测，含尘气体经过光度计时产生的散射光经光电效应和线性放大转换为电量，并由微安表快速显示，采集到的空气样品通过光度计的扩散室，由于粒子扩引起灯光强度的差异，经测定这个光强度，光度计便可测得气溶胶的相对浓度。PAO检漏法中测得的是高效过滤器的穿透率，即光度计直接显示穿透率读数。

1.4检测材料及仪器

气溶胶发生器（TDA-5C）、气溶胶光度计（TDA-2H）、氮气瓶、PAO

1.5、检漏的范围

1.5.1过滤器的滤材

1.5.2过滤器的滤材与其框架内部的连接

1.5.3过滤器框架的密封垫和过滤器组支撑狂架之间

1.5.4支撑框架和墙壁或顶棚之间

2、测试状态与前提条件

2.1、静态

2.2、已完成风量/风速测试，结果符合规定；

3、合格标准：受检高效过滤器测得的穿透率的最大值不得大于“出厂合格穿透率”的2倍。（“出厂合格穿透率”可通过受检高效过滤器铭牌上标注的过滤效率换算而得）

3.1 k=（1-α）×100%

式中：k—-出厂合格穿透率。

α—-铭牌上标注的过滤效率。

3.2、注意：检测前需先填写《高效过滤器检漏记录》的相关记录。

4 、检测方法：

4.1准备工作：卸下高效过滤器的散流板，对箱体和框架进行清洁，避免积尘对检测产生干扰。将氮气瓶及相关连接管准备好。

4.2气溶胶烟雾的发生：用外径为1/4的塑料管将气溶胶发生器的惰性气体入口与装有压力调节阀的氮气瓶出口链接。将气溶胶发生器的喷口与空气净化系统风机柜的中效预留管口用塑料管连接。按“TDA-5C气溶胶发生器”通电加热，使温度达到393.3℃-407.4℃。开启喷嘴调节阀，开启氮气源及其调节阀，调节气溶烟雾的输出量。

4.3参数设定：气溶胶光度计初始化，0%参比标准值设定。每个高效过滤器扫描前，先进行100%基准的复核，将采样管街上预留的DOP检测孔，一端与上游（高效过滤器进风侧）采样口连接，另一端与气溶胶光度计接通，测定上游气溶胶浓度。调节气溶胶发生器输出阀的开合度，直至确认上游浓度达到10-20ug/L，将此基数设定为100%。

4.4按“TDA-2H气溶胶光度计标准操作规程”和“TDA-5C气溶胶发生器操作规程”调节好气溶胶发生器及气溶胶光度计。

4.5光度计扫描：用光度计的采样头对整个高效过滤器的工作面（包括滤器与边框之间、边框与边框之间以及边框与静压箱之间）进行扫描。扫描时，采样头离过滤器距离约2-4cm，速度约3-5cm/s之间，扫描时按直线来回往复地进行，线条间应重叠。检测过程中，随时注意观察记录采样头或光度计面板上的读数。注意：扫描过程中避免箱体上的积灰干扰，尤其是采样头不能接触高效风口箱体或过滤器的框架。

5、测试结果记录：将所测得的各洁净室高效过滤器测得的穿透率数据记录在《高效过滤器检漏记录》

6、结果分析：

检测结束后，应对本次检测进行总结分析，形成《高效过滤器检漏结果报告》，其必须说明：本次高效过滤器检漏对 车间 级区 个房间 个已安装高效过滤器进行泄漏测试，测试数据证明：该区域已安装的高效过滤器的完整性和安装的密封性；列举所有被检测的高效过滤器的相应结果判断：

符合相关标准的要求，可以投入使用；

部分高效过滤器泄漏，需更换后重新测试；

部分高效过滤器与静压箱连接的边框泄漏，需拆卸重新安装或采取相应的密封措施后重新测试。

7、检测频次

7.1在安装或更换高效过滤器时应进行检测

7.2正常使用情况下，每年至少检测一次。

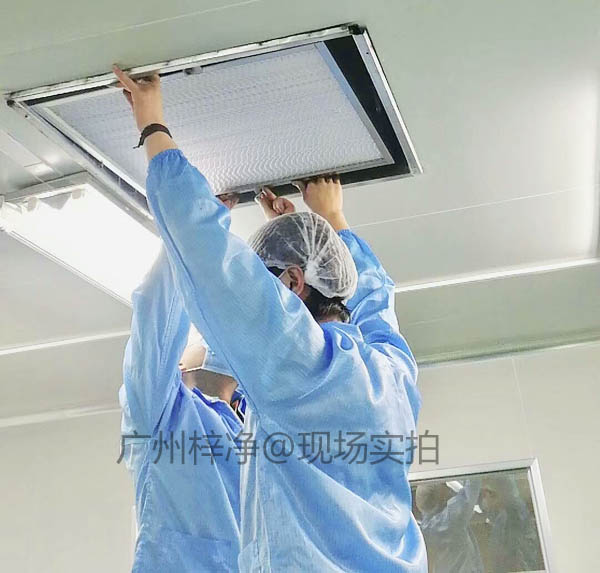

我们来分享一下洁净区高效过滤器更换流程：

1、拆除报废高效过滤器的散流板；松开高效过滤器的固定件，拆下高效过滤器后，检查静压箱、固定件及面板有无锈蚀和损失，发现锈蚀，需除锈并喷漆处理。

2、根据规格及数量领用新的高效过滤器，检查高效过滤器的外包装应完整，无破损，高效过滤器的合格证应齐全，外框应坚固耐用，滤纸无破损；

3、拆除外包装后放于清洁干燥的地点，内包装在安装之前应保持完好。

4、洁净区部分高效过滤器进行更换时，用干净的抹布清洁高效过滤器的静压箱，然后，打开高效过滤器内包装，将密封条粘贴到高效过滤器的进风侧，平稳的把高效过滤器放入静压箱内，搬运时一定注意轻拿轻放，并记录高效过滤器规格型号、编号及安装位置。

5、固定过滤器时，先检查过滤器在静压箱的中间，过滤器与静压箱四周离距相当，固定件应对角固定，防止受力不均或损坏过滤器。静压箱内固定螺母应旋紧，使高效过滤器与静压箱之间的连接吻合且密封。

6、然后开启空调机组，对系统进行通风后，打开高效过滤器内包装，按以上步骤进行更换。
